千葉県千葉市の金属加工製造業者『株式会社信英精工』は、ラジアルタイプニードルベアリング保持器のプレス加工・切削加工を手がけております。プレス加工機とNC旋盤加工機を使用し、徹底的に精度を追求しています。業務の詳細は下記をご覧ください。ご相談やご質問など、どうぞお気軽にご連絡ください。
金属部品及び非鉄金属部品のプレス加工・切削加工
1.加工内容
・ラジアルタイプニードルベアリング保持器のプレス加工及び、旋削加工並びに、加工にまつわる金型全般の設計と一部製作
2.加工種類及び形状
ストレート保持器 プレス品

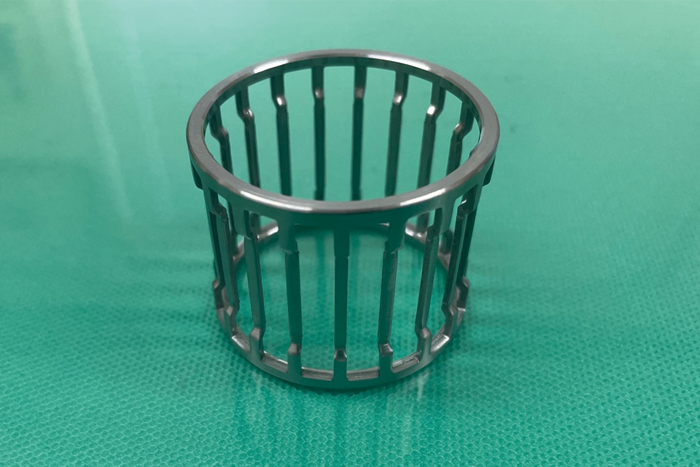

M型(デリコップタイプ)保持器 旋削品

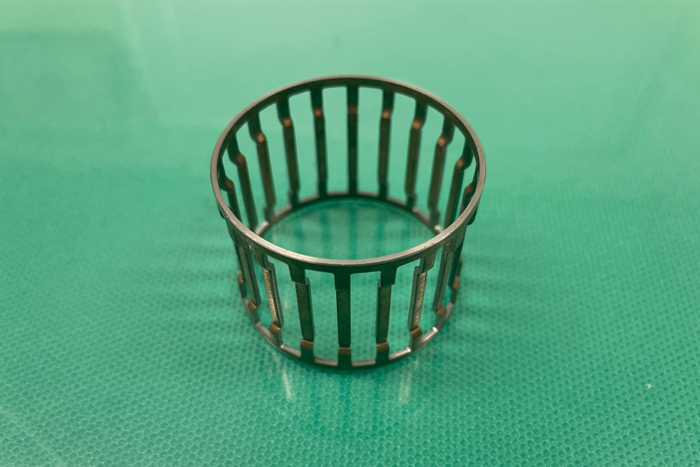

波型保持器 プレス品

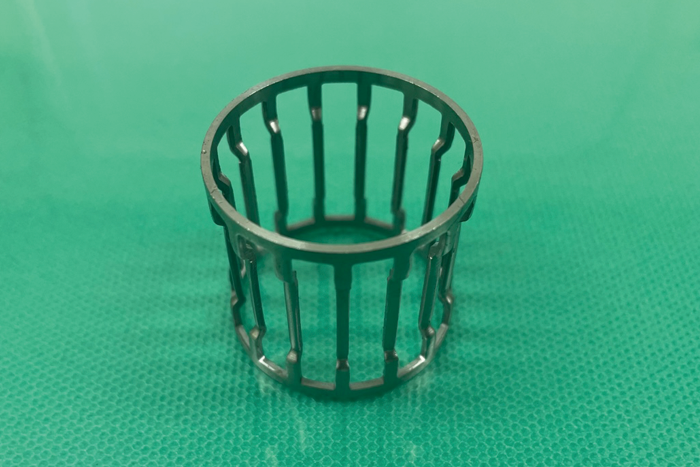

波型保持器 旋削品

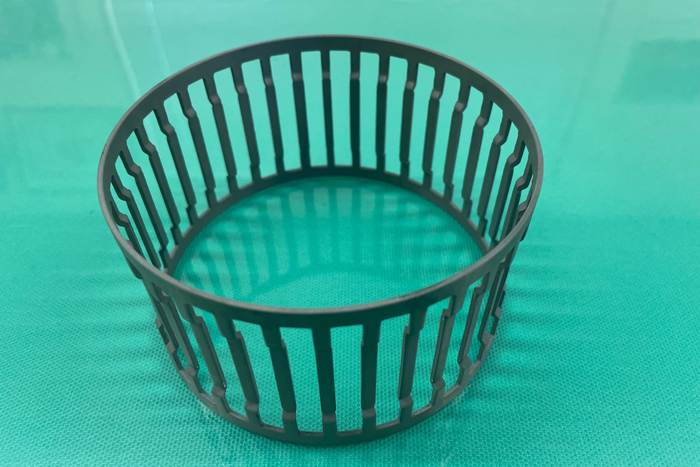

波型保持器 旋削品-2

| 製品形状 | 絞り加工(プレス品) | 旋削加工 |
|---|---|---|
| ストレート保持器 | 〇 | 〇 |
| 波形(NAタイプ)保持器 | 〇 | 〇 |
| M型(デリコップタイプ)保持器 | ー | 〇 |
| 保持板(サイドリング) | 〇 | 〇 |
| ステー | ー | 〇 |
| 側輪 | 〇 | ー |
3.加工範囲
| 絞り加工(プレス品) | 旋削加工 | |
|---|---|---|
| 外径 | φ7~φ135mm | φ10~φ445mm |
| 幅(全長) | 3~40mm | 2~115mm |
| 板厚 | 0.4~1.69mm | 0.6mm~ |
4.加工設備

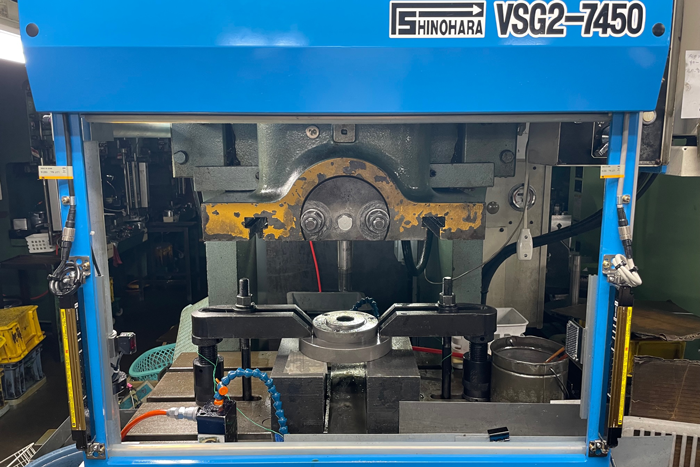

シャッターガード付きNC-6プレス機

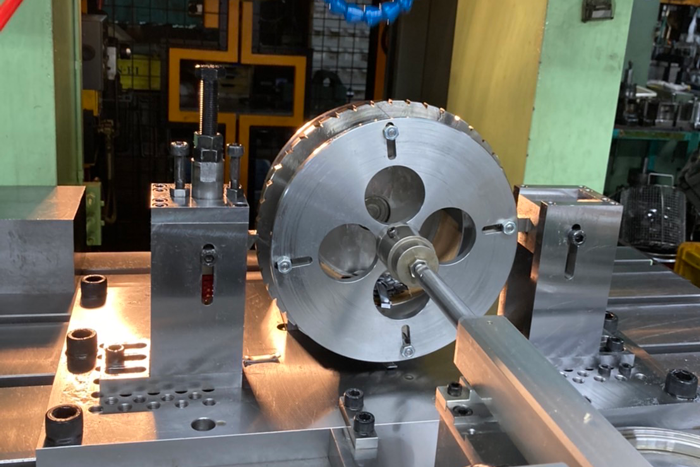

大型保持器ピアス加工

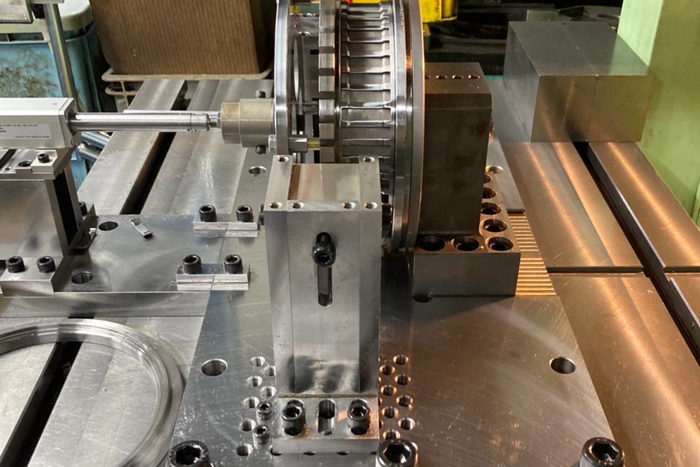

大型保持器ピアス加工-2

プレス工場
150ton プレス x1 機
80ton プレスx1 機
60ton プレス x2 機
55ton プレス x1 機
40ton プレス x3 機
5ton プレス x7 機
面取旋盤 x7 機
4.5 尺旋盤 x1 機
5 尺旋盤 x2 機
6 尺旋盤 x1 機
平面研磨機 x1 機
ボール盤 x1 機
1ton サスペンションクレーン x1 機

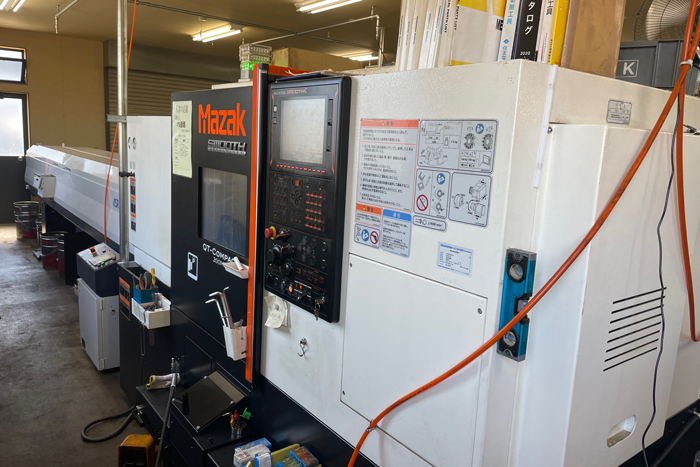

MAZAK QTC-200MS

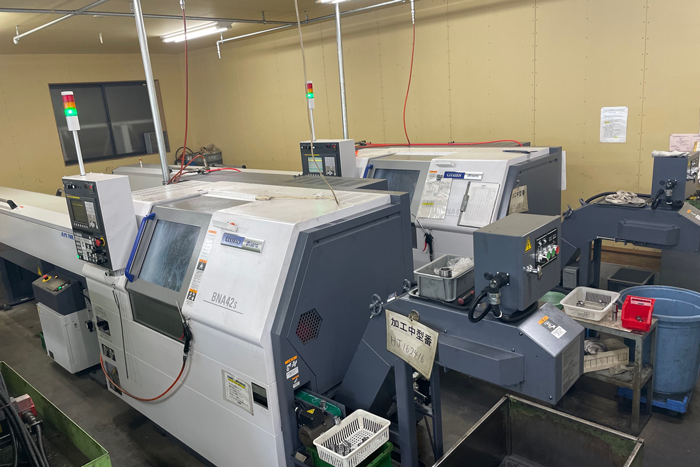

シチズンマシナリーBNA42S

抜き絞り用プレス機

旋削工場
MAZAK QUICK TURN NEXUS300 12 インチ NC 旋盤 x1 機
MAZAK QUICK TURN NEXUS200 8 インチ NC 旋盤 x1 機
MAZAK QUICK TURN 8 インチ NC 旋盤 x1 機
MAZAK QT-100 6 インチ NC 旋盤 x1 機
MAZAK QTS-100S 6 インチ NC 旋盤 x1 機
250 バンドソーx1 機
CITIZEN BNA42 NC 旋盤(ALPSφ42 まで 3m 油圧バーフィーダー付き)x2 機
CITIZEN BNJ51SY NC旋盤(ALPSφ51まで3m油圧バーフィーダー付き)×2機
MAZAK QUICK TURN COMPACT 200MS 8 インチ-6 インチ NC 旋盤 x1 機
(ALPSφ62 まで 4m 油圧バーフィーダー仕様に改造)<2021/7>
(ALPSφ62 まで 4m 油圧バーフィーダー仕様に改造)<2021/7>
0.5ton サスペンションクレーン x1 機
5.検査設備

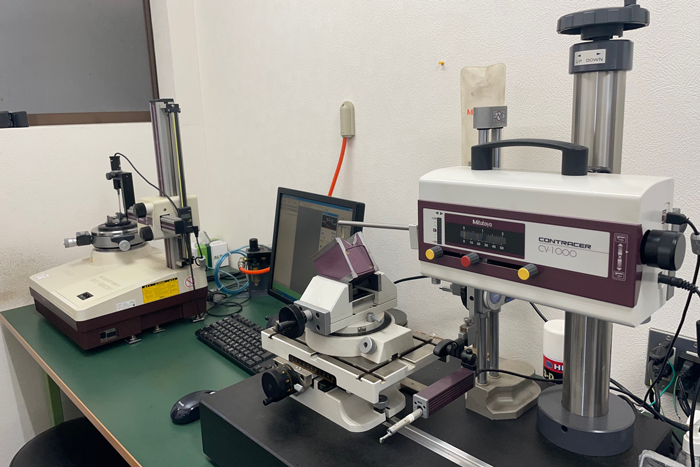

形状測定機、真円度測定器

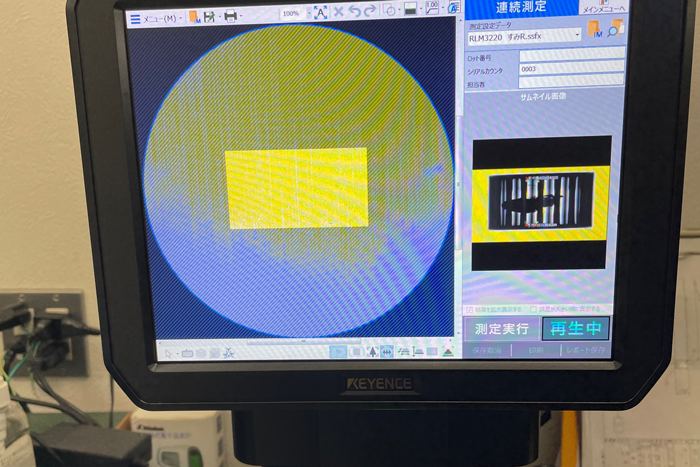

画像測定器(IM-7020)

輪郭測定器 x1 台
真円度測定器 x1 台
面粗さ測定器 x1 台
画像寸法測定器 x1 台
ブロックゲージ
ピンゲージ
ダイヤルゲージ
マイクロメータ
ノギス etc・・・
6.設計設備
EXPERT CAD(2次元 CAD)x1 台
