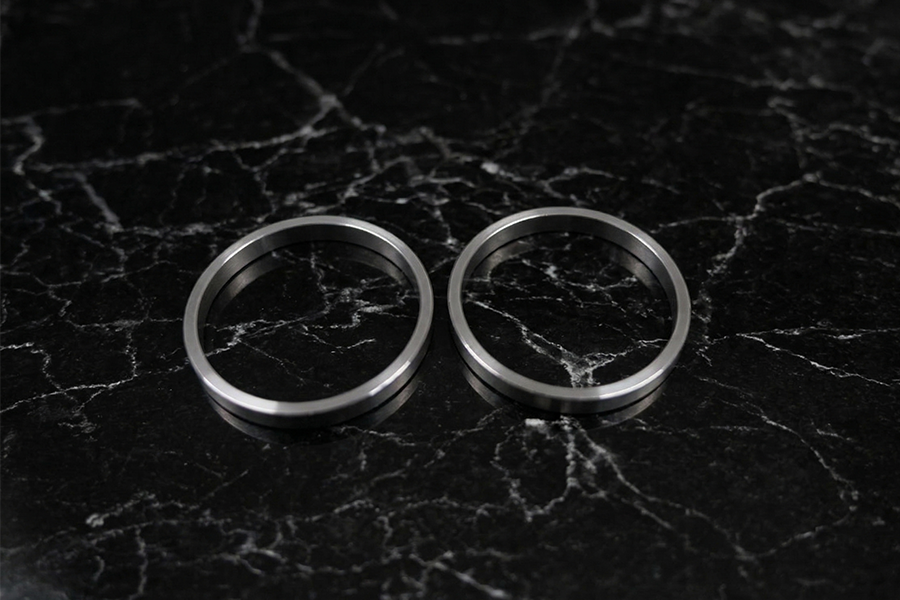

プレス加工・旋盤加工で
高精度な円筒部品を製造
カラー・スペーサーは、ベアリング保持器と同じく「円筒形の精密部品」です。
千葉市の信英精工は30年間ニードルベアリング保持器を製造してきた経験と技術を活かし、 高精度なカラー・スペーサーの製造を得意としております。
高精度加工
0.01mmの精度で
厳しい公差にも対応いたします
小ロット対応
1個から製造可能
試作・少量生産もお任せ
多様な加工方法
精密プレス加工・NC旋盤加工
両方に対応
カラー・スペーサーとは
機械の精密な位置決め・隙間調整に不可欠な部品
カラー・スペーサーは、シャフト（軸）に取り付けて部品間の距離を調整したり、 部品を正確な位置に固定したりする円筒形の部品です。
主な役割
隙間調整：部品と部品の間にちょうどいい距離を保つ
位置決め：軸上の部品がズレないように固定する
荷重分散 ：力を均等に分散させる
ガタつき防止 ：機械の振動や遊びを抑える
製造可能なカラー・スペーサー
| 製品形状 | 特徴 | ポイント |
|---|---|---|
| ストレートカラー | 内径・外径・全長が一定の基本形状 | 基準面（当たり面）の直角度や端面の仕上げで、組付け感が変わります。 |
| 段付きカラー | 外径が異なる段差を持つ形状 | 段部の位置精度が、そのまま「位置決め精度」になります。 |
| フランジ付きカラー | 端部にツバ（フランジ）がある形状 | フランジ面の平面度や面粗さが、荷重の伝わり方に影響します。 |
| 特殊形状 | 用途に合わせて個別対応 | 加工方法と検査方法を最初に整理すると、見積りが早く、手戻りが減ります。 |
| ストレートカラー | 特徴 | 内径・外径・全長が一定の基本形状 | ポイント | 基準面（当たり面）の直角度や端面の仕上げで、組付け感が変わります。 |
|---|---|---|---|---|
| 段付きカラー | 特徴 | 外径が異なる段差を持つ形状 | ポイント | 段部の位置精度が、そのまま「位置決め精度」になります。 |
| フランジ付きカラー | 特徴 | 端部にツバ（フランジ）がある形状 | ポイント | フランジ面の平面度や面粗さが、荷重の伝わり方に影響します。 |
| 特殊形状 | 特徴 | 用途に合わせて個別対応 | ポイント | 加工方法と検査方法を最初に整理すると、見積りが早く、手戻りが減ります。 |
サイズ・公差・数量で
最適な作り方が変わります
カラー・スペーサーは、外径・内径・全長だけでなく、下記条件などで難易度が変わります。
・肉厚
・端面の仕上げ
・同軸度
・面粗さ
まずは図面（またはスケッチ）をお送りください。仕様に合わせて、実現性とコストのバランスが良い方法をご提案します
用途に応じた材質選定
鉄系材料
・SUJ2（高炭素クロム軸受鋼）
・SCM415（クロムモリブデン鋼・肌焼鋼）
・S45C（機械構造用炭素鋼）
・その他炭素鋼
ステンレス材料
・SUS304（最も一般的）
・SUS430（磁性あり）
・SUS316（耐食性高い）
・その他ステンレス鋼
非鉄金属
・真鍮（C2600、C2801など）
・アルミニウム（A5052など）
・銅
材質のご提案も可能
用途や環境に応じて、最適な材質をご提案いたします。
材質選定でお悩みの場合も、お気軽にご相談ください。
ロット数に応じた最適な加工方法でご提案します
| プレス加工 | NC旋削加工 | |
|---|---|---|
| 向いている数量 | 1,000個〜（量産） | 1個〜999個（小ロット・試作） |
| 初期費用 | 金型製作費が必要 | 金型不要 |
| 単価 | 量産時は安価 | 1個あたりの単価は高め |
| 納期 | 2～3ヶ月 ※金型製作期間が必要 |
1か月 ※短納期対応可能 |
| 形状対応 | シンプルな形状が得意 | 複雑形状・段付きも対応可能 |
| 向いている数量 | プレス加工 | 1,000個〜（量産） | NC旋削加工 | 1個〜999個（小ロット・試作） |
|---|---|---|---|---|
| 初期費用 | プレス加工 | 金型製作費が必要 | NC旋削加工 | 金型不要 |
| 単価 | プレス加工 | 量産時は安価 | NC旋削加工 | 1個あたりの単価は高め |
| 納期 | プレス加工 | 2～3ヶ月 ※金型製作期間が必要 |
NC旋削加工 | 1か月 ※短納期対応可能 |
| 形状対応 | プレス加工 | シンプルな形状が得意 | NC旋削加工 | 複雑形状・段付きも対応可能 |
